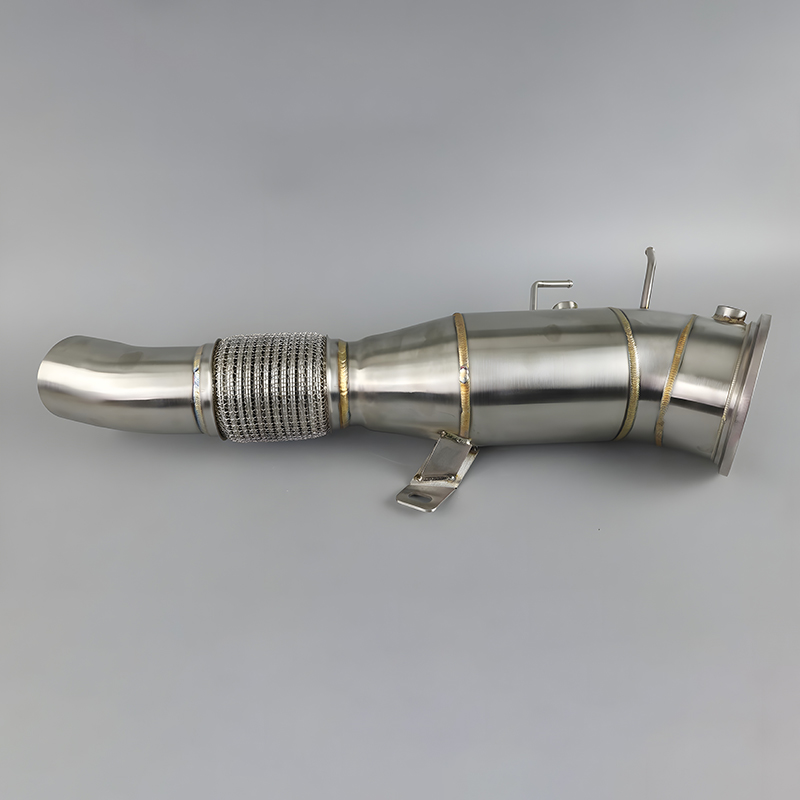

Stanchi di quei downpipe B58 generici e facilmente interferibili presenti sul mercato? Sappiamo che la precisione è l'anima delle modifiche prestazionali! Oggi vi sveleremo il rigoroso processo di sviluppo dei downpipe per... Motore BMW B58 GEN3e lanciare in grande stile una gamma completa di prodotti con tubi da 4,5 pollici, 5 pollici e 5,8 pollici di diametro per soddisfare diverse esigenze, da quelle avanzate su strada a quelle estreme su pista!

Perché lo "sviluppo di precisione" è così importante?

Il vano motore del B58 è compatto, la struttura del telaio originale è complessa, il percorso del tubo di scarico e gli spazi con i componenti circostanti (turbina, scudo termico, traversa del telaio, albero di trasmissione, carrozzeria) sono estremamente precisi. Un piccolo errore può causare difficoltà di installazione e risonanze anomale, o persino danni ai componenti e persino problemi di sicurezza. Il design universale o la semplice copia non funzioneranno in questo caso!

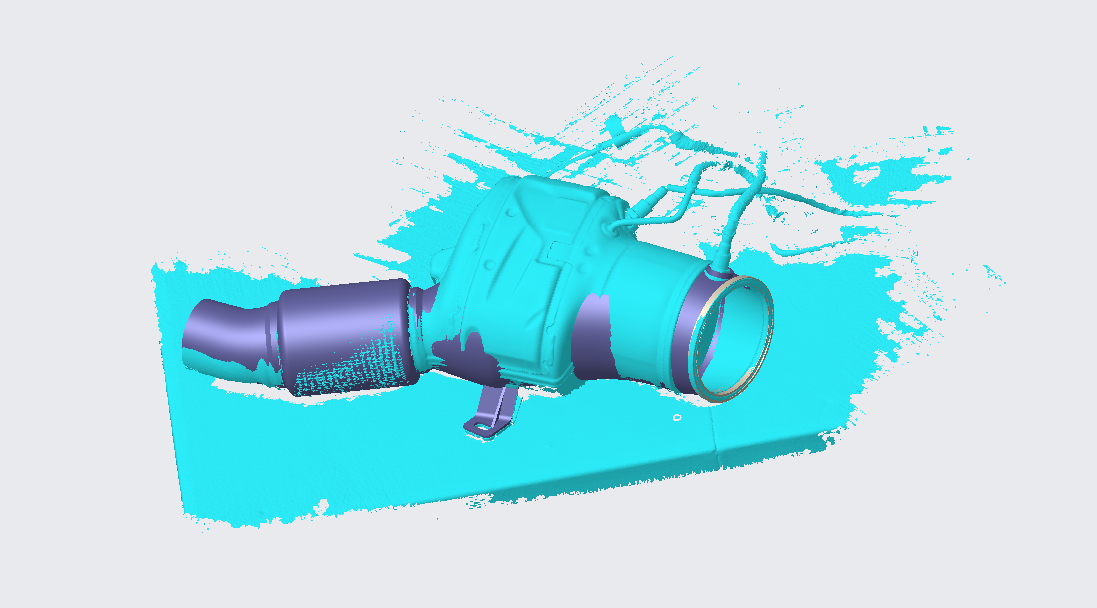

1. Punto di partenza preciso: scansione 3D dei dati originali del telaio

All'inizio dello sviluppo è stato utilizzato uno scanner 3D ad alta precisione per eseguire una scansione a grandezza naturale del telaio originale e del sistema di scarico del modello target equipaggiato con il motore B58 GEN3.

Ottenere dati spaziali millimetrici per ripristinare con precisione la posizione di uscita della turbina, l'angolazione, la direzione della tubazione e la relazione spaziale di tutti i potenziali punti di interferenza. Questo è il fondamento di tutto il lavoro successivo, garantendo che la sezione di testa sviluppata possa "integrarsi" perfettamente nel complesso ambiente geometrico del veicolo originale.

2. Modellazione digitale e progettazione ottimizzata

Sulla base di dati di scansione accurati, i nostri ingegneri eseguono la modellazione 3D con software CAD professionale.

Considerazioni fondamentali sulla progettazione:

• Adattamento perfetto: l'obiettivo principale è garantire che la nuova sezione della testa possa essere installata in posizione come quella originale, mantenendo una distanza di sicurezza da tutti i componenti circostanti.

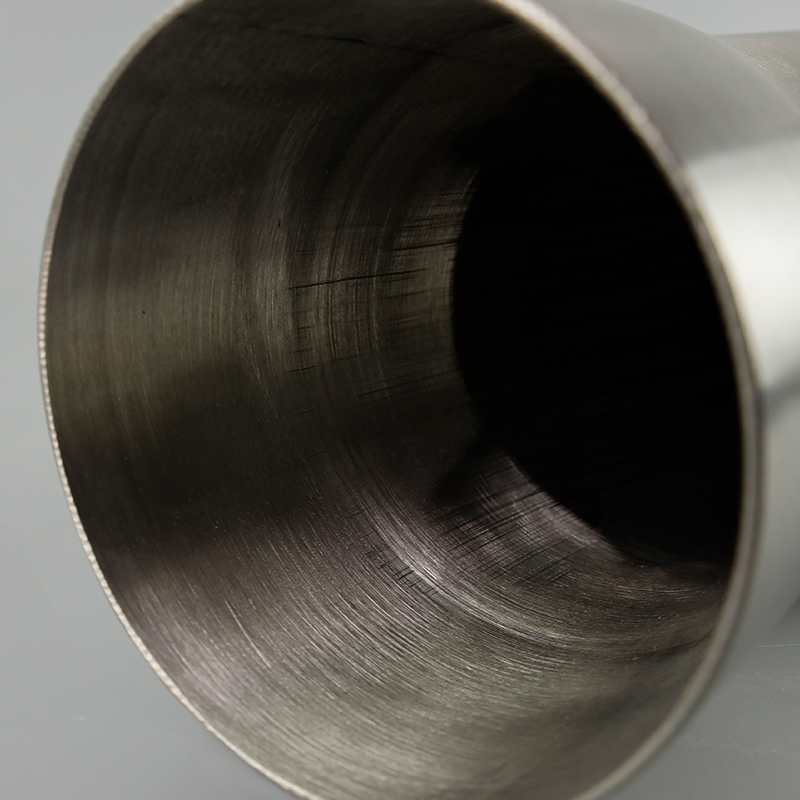

• Dinamica del flusso d'aria: diametro interno del tubo attentamente progettato (sono disponibili tre opzioni: 4,5" / 5" / 5,8"!), angolo di piega e curvatura per ottimizzare l'efficienza del flusso dei gas di scarico e ridurre la turbolenza e la contropressione.
• Materiale e processo: l'acciaio inossidabile 304 è selezionato per garantire un'eccellente resistenza alle alte temperature e alla corrosione.
• Integrazione del sensore: riserva con precisione la posizione originale del sensore di ossigeno per garantire segnali precisi senza codici di errore.

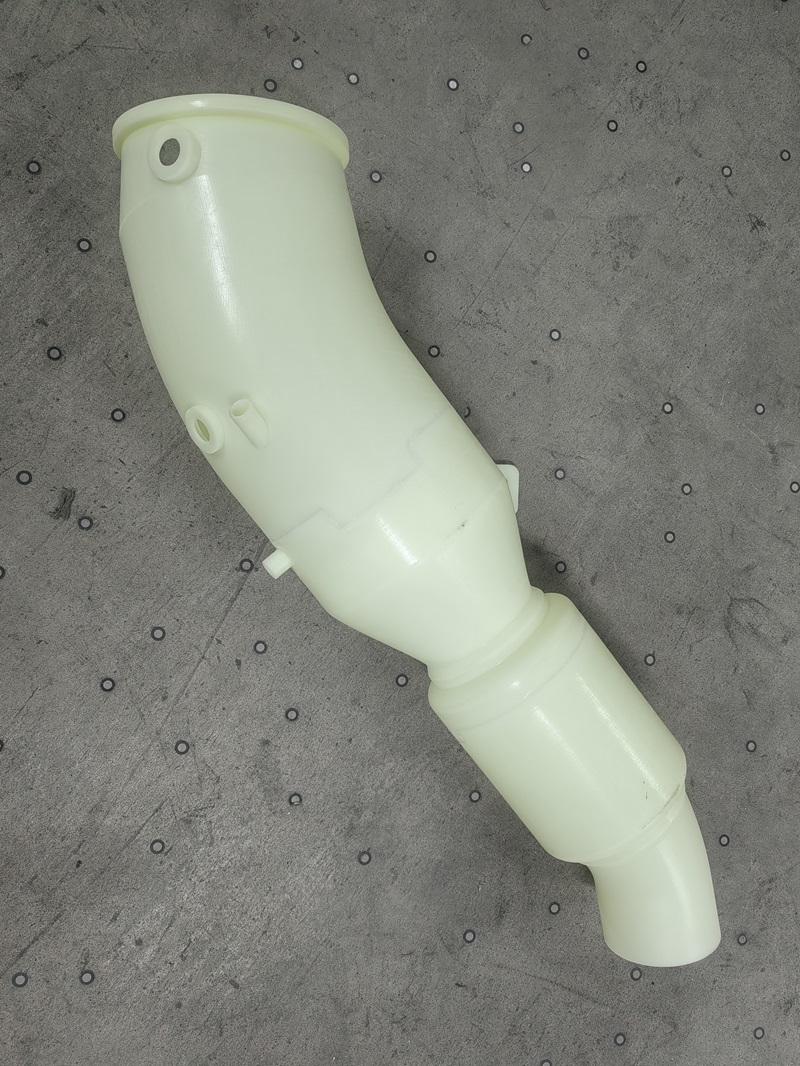

3. I disegni di progetto sono solo il primo passo! Stampiamo in 3D i componenti chiave (in particolare la complessa interfaccia della flangia di uscita della turbina e la zona di transizione del gomito) per creare un modello fisico 1:1.

Questo modello verrà installato sul veicolo effettivo per la verifica "pre-installazione". Gli ingegneri controlleranno attentamente:

• Fitness con l'uscita della turbina
• Se c'è abbastanza spazio tra il telaio, l'albero di trasmissione e le parti della carrozzeria (soprattutto considerando lo spostamento dinamico del veicolo durante la guida)
• Se l'angolo di installazione e la posizione del foro del bullone sono allineati correttamente

4. Dispositivi di precisione: garanzia di coerenza della produzione di massa

Dopo la verifica del modello di stampa 3D e l'ottimizzazione del design, passiamo alla fase di produzione di maschere e attrezzature. Saldatori esperti utilizzano le attrezzature per completare in modo efficiente e preciso la saldatura di ogni prodotto, garantendone la perfetta installazione sul veicolo GEN3.

Non esitate a contattarmi se siete interessati a questo nuovo downpipe sviluppato!
